ПОДШИПНИКИ. РОЛИКОВЫЕ СФЕРИЧЕСКИЕ ДВУХРЯДНЫЕ СЕРИИ 36ХХ

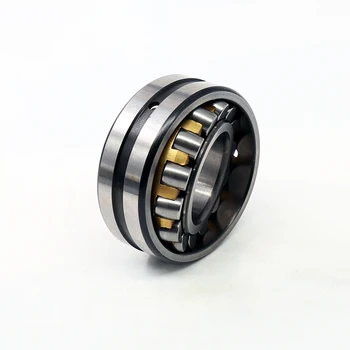

Двухрядные радиальные сферические роликовые подшипники имеют более высокую грузоподъёмность по сравнению с подшипниками других типов.
Двухрядные радиальные сферические роликовые подшипники способны компенсировать не соосность и прогибы валов, а так же могут нести комбинированные нагрузки, как осевую, так и радиальную. Подшипники фиксируют вал в осевом направлении в обе стороны в пределах осевых зазоров.
Радиальные сферические роликовые подшипники выпускаются, как с симметричными так и с несимметричными роликами для установки в высоко нагруженных узлах.
Данный тип подшипников бывает с конусной посадкой и на закрепительной втулке.
Описываемые подшипники устанавливаются в опорах различных насосов, лесопильных рам, редукторов, гребных винтов, в металлургии на прокатных станах и других механизмах, где действуют сильные радиальные нагрузки и посадочные места имеют не соосность.
| Наименование | d | D | h | m |
|---|---|---|---|---|
| РОЛИКОВЫЕ СФЕРИЧЕСКИЕ ДВУХРЯДНЫЕ СЕРИИ 36ХХ | ||||
| 3608H [22308W33] | 40 | 90 | 33 | 1.03 |
| 3609Н [22309W33] | 45 | 100 | 36 | 1.4 |
| 3610Н [22310W33] | 50 | 110 | 40 | 1.89 |
| 3611Н [22311W33] | 55 | 120 | 43 | 2.31 |
| 3612Н [22312W33] | 60 | 130 | 46 | 3.1 |
| 3613Н [22313W33] | 65 | 140 | 48 | 3.65 |
| 3614Н [22314W33] | 70 | 150 | 51 | 4.32 |
| 3615Н [22315W33] | 75 | 160 | 55 | 5.29 |
| 3616Н [22316W33] | 80 | 170 | 58 | 6.61 |
| 3617Н [22317W33] | 85 | 180 | 60 | 7.75 |
| 3618Н [22318W33] | 90 | 190 | 64 | 9.3 |
| 3619Н [22319W33] | 95 | 200 | 67 | 10.3 |
| 3620Н [22320W33] | 100 | 215 | 73 | 13 |
| 3620НК5 [22320AC/W33] | 100 | 215 | 73 | 13 |
| 3622АМНК5(30) [22322W33/C3] | 110 | 240 | 80 | 17.8 |
| 3622Н [22322W33] | 110 | 240 | 80 | 17.8 |
| 3624АМНК5(30) [22324W33/С3] | 120 | 260 | 86 | 23.7 |
| 3624Н [22324W33] | 120 | 260 | 86 | 24 |
| 3626АМНК5(30) [22326W33/С3] | 130 | 280 | 93 | 28.9 |
| 3626Н [22326W33] | 130 | 280 | 93 | 28.9 |
| 3628Н [22328W33] | 140 | 300 | 102 | 36 |
| 3630АМНК5(30) [22330W33/C3] | 150 | 320 | 108 | 43.6 |
| 3630Н [22330W33] | 150 | 320 | 108 | 43.6 |
| 3632АМНК5(30) [22332W33/С3] | 160 | 340 | 114 | 51.3 |
| 3632Н [22332W33] | 160 | 340 | 114 | 51.3 |
| 3634АМНК5(30) [22334W33/C3] | 170 | 360 | 120 | 60.4 |
| 3634Н [22334W33] | 170 | 360 | 120 | 60.3 |
| 3636АМНК5(30) [22336W33/C3] | 180 | 380 | 126 | 70.08 |
| 3636Н [22336W33] | 180 | 380 | 126 | 70.08 |
| 3638АМНК5(30) [22338W33/C3] | 190 | 400 | 132 | 43.6 |
| 3638Н [22338W33] | 190 | 400 | 132 | 81.5 |
| 3640Н [22340W33] | 200 | 420 | 138 | 93.7 |
| 3644АМНК5(30) [22344W33/C3] | 220 | 460 | 145 | 128 |
| 3644Н [22344W33] | 220 | 460 | 145 | 128 |
| 3652АМНК5(30) [22352W33/C3] | 260 | 540 | 165 | 190 |
| 3652Н [22352W33] | 260 | 540 | 165 | 190 |
| 3656Н [22356W33] | 280 | 580 | 175 | 235 |
| 3680Н [22380W33] | 400 | 820 | 243 | 635 |
Условные обозначения в таблице:
d - внутренний диаметр подшипника (мм).
D - наружный диаметр подшипника (мм).
h - ширина подшипника (мм).
m - масса подшипника (кг).
